OpenVSP: el software para crear aeronaves gratis

El diseño de aeronaves es una de las áreas más complejas de la ingeniería, donde convergen aerodinámica, estructuras, materiales, sistemas y costos. Antes de llegar a la construcción de un prototipo o a las simulaciones de alta fidelidad con dinámica de fluidos computacional (CFD), es indispensable contar con un entorno que permita explorar ideas de manera rápida y flexible. En este punto aparece OpenVSP (Open Vehicle Sketch Pad), un software desarrollado originalmente por la NASA Langley Research Center, que hoy se ha convertido en una de las herramientas más influyentes en el diseño conceptual de aeronaves.

Origen y Evolución de OpenVSP

OpenVSP tiene sus raíces en los proyectos de investigación de la NASA de los años noventa, cuando surgió la necesidad de una plataforma que facilitara la creación de modelos paramétricos de aeronaves para estudios de ingeniería conceptual. La idea era clara: un ingeniero debía poder bosquejar un vehículo completo y, con solo cambiar algunos parámetros (longitud de fuselaje, envergadura de alas, ángulo de ataque, etc.), obtener nuevas configuraciones listas para ser analizadas.

En enero de 2012, la NASA liberó el software bajo el NASA Open Source Agreement (NOSA), transformándolo en un proyecto abierto al mundo. Desde entonces, la comunidad internacional de investigadores, académicos y entusiastas ha contribuido a su desarrollo, expandiendo sus capacidades y asegurando que se mantenga como un referente en el campo del diseño conceptual.

¿Qué es OpenVSP y Para Qué Sirve?

OpenVSP es un programa de modelado geométrico paramétrico que permite crear representaciones tridimensionales de aeronaves y otros vehículos de manera eficiente. Su propósito principal no es reemplazar a los programas de ingeniería detallada, sino ofrecer una plataforma ágil para explorar conceptos y tomar decisiones tempranas en el proceso de diseño.

En términos prácticos, OpenVSP se sitúa en la etapa de diseño conceptual. Permite a ingenieros y diseñadores responder preguntas clave como:

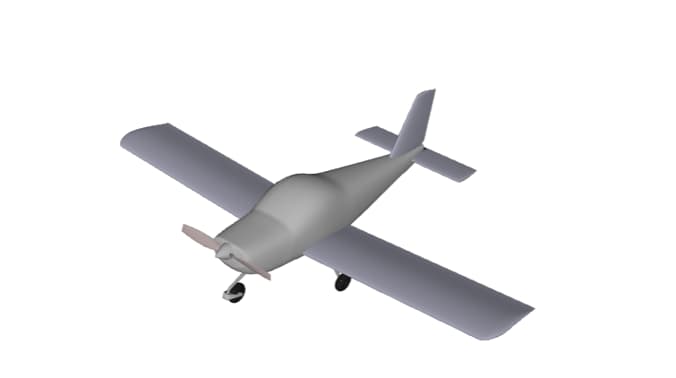

Principales Aplicaciones de OpenVSP

OpenVSP no es únicamente un modelador tridimensional, sino un entorno que permite abordar diferentes aspectos del diseño conceptual de aeronaves. Sus aplicaciones se extienden desde la fase más temprana de exploración de ideas hasta la preparación de modelos listos para ser estudiados en plataformas de ingeniería avanzada. A continuación, se detallan sus principales usos:

1. Exploración de Configuraciones

Una de las fortalezas más notables de OpenVSP es su capacidad para generar y comparar de forma rápida distintas configuraciones de aeronaves.

• Permite experimentar con variaciones en alas (rectas, barridas, elípticas, de alta o baja relación de aspecto).
• Facilita el análisis de fuseles de diferentes longitudes, diámetros o formas híbridas.
• Incorpora superficies de control y estabilizadores con parámetros ajustables.
• Soporta el modelado de configuraciones no convencionales como alas volantes, blended-wing-body, aeronaves VTOL o conceptos eléctricos de propulsión distribuida.

Gracias a su enfoque paramétrico, se pueden generar decenas de variaciones de un mismo diseño en minutos, lo cual resulta fundamental en la fase de ideación y validación inicial.

2. Análisis Aerodinámico Preliminar

Aunque OpenVSP no es un software de CFD de alta fidelidad, incluye el módulo VSPAERO, basado en métodos de paneles y de vórtices, que ofrece resultados rápidos y útiles para la etapa conceptual.

• Estimación de coeficientes de sustentación (CL), resistencia (CD) y momento (CM).
• Visualización de distribuciones de carga aerodinámica a lo largo del ala.
• Cálculo de efectos como la resistencia inducida y la influencia de configuraciones de múltiples superficies.

Este análisis preliminar no sustituye a simulaciones avanzadas, pero permite filtrar ideas poco viables y centrar los recursos en las configuraciones más prometedoras.

3. Estabilidad y Control

La capacidad de evaluar la estabilidad longitudinal, lateral y direccional es otra aplicación clave.

• Los usuarios pueden determinar si una aeronave tenderá a estabilizarse o a desviarse durante el vuelo.
• Es posible estudiar la influencia de la posición del centro de gravedad, el tamaño de las superficies de cola o la geometría de las alas en la maniobrabilidad.
• Estas funciones son especialmente útiles para diseñadores de drones, UAVs y aeronaves experimentales, donde la estabilidad es crítica para la operación segura.

4. Optimización del Diseño

El modelado paramétrico de OpenVSP permite realizar estudios de sensibilidad en los que se varían parámetros clave para observar sus efectos en el rendimiento.

• Ajuste de envergadura, alargamiento, flecha alar o espesor de perfil.
• Modificación de fuselajes para mejorar eficiencia aerodinámica o capacidad interna.
• Evaluación de configuraciones híbridas para equilibrar peso, carga útil y autonomía.

De esta manera, el programa se convierte en una herramienta de optimización temprana, que facilita llegar a un diseño más maduro antes de invertir en cálculos costosos.

5. Generación de Geometría para Otras Herramientas

OpenVSP no está aislado, sino que funciona como un puente entre el diseño conceptual y la ingeniería avanzada.

• Los modelos pueden exportarse en formatos STL, STEP, IGES o en mallas listas para CFD.
• Es compatible con programas de análisis aerodinámico detallado, de dinámica estructural (FEM) y entornos CAD de precisión.
• Esto permite que una geometría inicial creada en OpenVSP evolucione hasta convertirse en un prototipo virtual completo.

Esta capacidad de interoperabilidad ha convertido a OpenVSP en un estándar en la enseñanza universitaria y en laboratorios de investigación que requieren una herramienta flexible y abierta.

👉 En conjunto, estas aplicaciones convierten a OpenVSP en una plataforma poderosa para cualquier etapa temprana de diseño aeronáutico. Su enfoque en exploración rápida, análisis preliminar y exportación flexible lo hace ideal tanto para proyectos académicos como para propuestas industriales innovadoras.

Características Clave de OpenVSP

OpenVSP se distingue de otros programas de diseño aeronáutico por combinar flexibilidad, accesibilidad y potencia analítica en un entorno ligero y de código abierto. Sus características clave abarcan tanto la creación geométrica como la evaluación preliminar del rendimiento.

1. Modelado Paramétrico Avanzado

El corazón de OpenVSP es su motor de modelado paramétrico, que permite crear geometrías completas a partir de componentes básicos predefinidos: fuselajes, alas, estabilizadores, hélices, carenados, tomas de aire y superficies personalizadas.

• Flexibilidad total: cualquier parámetro (longitud, envergadura, flecha, espesor, torsión) puede modificarse en segundos, y el modelo se actualiza automáticamente.
• Iteración rápida: ideal para probar decenas de configuraciones en fases tempranas.
• Componentes combinables: se pueden ensamblar fácilmente alas múltiples, fuselajes en tándem o configuraciones experimentales.

👉 Ejemplo: un diseñador puede partir de un avión convencional y, con unos pocos cambios paramétricos, transformarlo en un blended-wing-body o en un dron de ala volante.

2. VSPAERO: Módulo de Análisis Aerodinámico

OpenVSP incluye VSPAERO, una herramienta de análisis aerodinámico integrada que utiliza métodos de paneles y de vórtices para estimar el comportamiento de la aeronave.

• Coeficientes aerodinámicos: cálculo de CL (sustentación), CD (resistencia) y CM (momento).
• Distribución de cargas: muestra cómo se reparte la sustentación a lo largo de las alas.
• Condiciones variadas: permite simular diferentes ángulos de ataque, número de Mach y configuraciones de vuelo.
• Análisis rápido: genera resultados en segundos, lo cual es invaluable en la fase conceptual.

⚠️ Nota: aunque útil, VSPAERO no reemplaza al CFD avanzado, sino que sirve como filtro preliminar para decidir qué diseños merecen un análisis más detallado.

3. Herramientas de Estabilidad y Control

Además del rendimiento aerodinámico, OpenVSP ofrece funciones para evaluar la estabilidad longitudinal, lateral y direccional.

• Permite verificar si la aeronave tenderá a recuperar el equilibrio tras perturbaciones.
• Ayuda a ajustar la posición del centro de gravedad y las superficies de control.
• Incluye la posibilidad de analizar configuraciones poco convencionales, donde la estabilidad es un desafío (como aeronaves sin cola o VTOL).

👉 Esto lo hace especialmente atractivo para el diseño de UAVs, drones autónomos y aeronaves experimentales.

4. Interfaz Gráfica de Usuario Intuitiva

Aunque es un software técnico, la interfaz de OpenVSP está pensada para ser accesible y visualmente clara.

• Entorno 3D interactivo: permite rotar, escalar y visualizar modelos en tiempo real.
• Panel de control paramétrico: cada parámetro de diseño puede ajustarse con deslizadores o valores numéricos.
• Visualización de mallas y análisis: muestra la geometría, la discretización y los resultados aerodinámicos de manera clara.

👉 Esto lo hace adecuado no solo para ingenieros aeroespaciales, sino también para estudiantes y entusiastas del diseño aeronáutico.

5. Exportación y Compatibilidad Multiplataforma

Una de las mayores ventajas de OpenVSP es su capacidad para integrarse con otras herramientas.

• Formatos CAD/CAE: exportación en STL, STEP, IGES y Parasolid.
• Compatibilidad con CFD y FEM: genera mallas adecuadas para programas como OpenFOAM, ANSYS Fluent, XFOIL o NASTRAN.
• Modelos simplificados: se pueden generar geometrías limpias y listas para análisis, evitando el exceso de detalles innecesarios en esta etapa.

Si quieres conocer más alternativas y programas complementarios para ingeniería, puedes explorar este listado de software especializado para diseño y simulación.

6. Herramientas de Estructuras, Masas y Balance

OpenVSP no solo se centra en la aerodinámica, también incluye funciones para el análisis estructural preliminar:

• Definición de masas, inercias y centro de gravedad.
• Estimación de momentos flectores y cargas distribuidas.
• Soporte para análisis de diseño conceptual de estructuras, facilitando la transición hacia estudios más avanzados.

7. Extensibilidad y Comunidad Activa

Al ser de código abierto, OpenVSP cuenta con una comunidad internacional que contribuye a su evolución.

• Actualizaciones constantes impulsadas por NASA y colaboradores externos.
• Amplia documentación y ejemplos prácticos en su Wiki oficial.
• Compatibilidad con scripts y automatización, lo que permite integrar OpenVSP en flujos de trabajo personalizados de investigación y enseñanza.

En conjunto, estas características convierten a OpenVSP en una herramienta única en el ecosistema aeroespacial, porque logra equilibrar accesibilidad, rapidez y rigor técnico en un solo paquete gratuito y abierto.

Casos de Uso Reales de OpenVSP

Aunque OpenVSP fue concebido como una herramienta de diseño conceptual, su flexibilidad y carácter de software libre han hecho que trascienda el ámbito académico y se utilice en una variedad de entornos profesionales. Estos son algunos de los casos más representativos:

1. Industria Aeroespacial

• Diseño de aeronaves no convencionales: Empresas emergentes y grupos de innovación han empleado OpenVSP para explorar configuraciones como alas volantes, blended-wing-body, aeronaves eléctricas o de despegue vertical (eVTOL).
• Fase de estudios preliminares: Antes de invertir en costosos análisis CFD o prototipos físicos, los ingenieros utilizan OpenVSP para evaluar la viabilidad de nuevas ideas, reduciendo tiempo y costes en la etapa de conceptualización.
• Transferencia a herramientas avanzadas: Los modelos generados sirven como base para flujos de trabajo en software como ANSYS Fluent, OpenFOAM o CATIA, garantizando compatibilidad y rapidez en el proceso de diseño.

2. Investigación Académica

• Tesis y proyectos universitarios: Estudiantes de ingeniería aeronáutica, mecánica o aeroespacial recurren a OpenVSP para validar hipótesis sobre aerodinámica, estabilidad o configuración estructural.
• Desarrollo de nuevos métodos de análisis: Investigadores lo utilizan como plataforma abierta para probar algoritmos de optimización, control automático o integración con inteligencia artificial aplicada al diseño de aeronaves.
• Divulgación y enseñanza: Gracias a su interfaz intuitiva y a que es gratuito, los docentes lo emplean para mostrar en clase conceptos de sustentación, arrastre, diseño paramétrico y aerodinámica.

3. Educación y Capacitación

• Laboratorios virtuales: Instituciones educativas lo implementan en cursos de aerodinámica y diseño aeronáutico, permitiendo a los estudiantes experimentar con configuraciones que serían imposibles de construir físicamente.
• Entrenamiento en análisis preliminar: Sirve como primer paso para que futuros ingenieros se familiaricen con la cadena de diseño real de la industria, desde la concepción hasta el prototipado.
• Acceso democratizado: Al ser libre, estudiantes de todo el mundo pueden acceder a una herramienta profesional sin las barreras de licencias costosas.

4. Vehículos No Tripulados y Drones

• Diseño de UAVs y drones especializados: Desde aeronaves para fotografía aérea hasta sistemas de vigilancia o carga ligera, OpenVSP permite adaptar alas, fuselajes y hélices a las necesidades del proyecto.
• Optimización para misiones específicas: Se pueden evaluar configuraciones de largo alcance, alta maniobrabilidad o resistencia a condiciones adversas, ajustando parámetros en cuestión de minutos.
• Integración con simuladores de vuelo: Los modelos creados en OpenVSP pueden exportarse para simulaciones dinámicas, apoyando pruebas de control y desempeño.

5. Innovación y Proyectos Experimentales

• Aeronaves eléctricas y sostenibles: Con el auge de la movilidad aérea urbana, startups utilizan OpenVSP para diseñar aeronaves que integran baterías, propulsión distribuida y formas aerodinámicamente eficientes.
• Conceptos futuristas: Desde taxis aéreos hasta aviones supersónicos, los diseñadores emplean OpenVSP como herramienta rápida para visualizar y analizar ideas disruptivas.
• Prototipos de bajo coste: Makers e innovadores independientes lo utilizan para crear modelos experimentales que pueden materializarse en impresión 3D o en prototipos de aeromodelismo.

OpenVSP no es solo un software de modelado; es una herramienta estratégica que conecta el mundo académico con la industria, permitiendo pasar de la teoría a la práctica con rapidez y precisión. Su adopción en universidades, startups, centros de investigación y proyectos experimentales demuestra su versatilidad y relevancia en el panorama actual del diseño aeronáutico.

Cómo Usar OpenVSP

OpenVSP está diseñado para ser accesible y, al mismo tiempo, lo suficientemente robusto como para integrarse en flujos de diseño avanzados. Su filosofía se basa en el diseño paramétrico, lo que significa que el usuario puede definir dimensiones clave (envergadura, cuerda, ángulos, longitudes, posiciones) y ver cómo cambian los modelos de forma inmediata.

A continuación, se detalla un flujo de trabajo típico para empezar a usar OpenVSP de manera efectiva:

1. Instalación y Configuración Inicial

• Descarga: El software está disponible de forma gratuita en openvsp.org para Windows, macOS y Linux.
• Instalación sencilla: Basta con ejecutar el instalador correspondiente; no requiere configuraciones complejas.
• Lenguaje y documentación: La interfaz es en inglés, pero la comunidad ofrece manuales, tutoriales y foros que facilitan el aprendizaje.

2. Creación de un Nuevo Proyecto

• Al abrir OpenVSP, se comienza con una escena en blanco.
• Desde el menú principal, se pueden agregar componentes básicos como:
  • Fuselajes (fuselage)
  • Alas (wing)
  • Estabilizadores (horizontal/vertical tail)
  • Hélices (propeller)
  • Pods o carenados
• Cada elemento se inserta como un bloque paramétrico editable.

3. Modelado Paramétrico

• Interfaz gráfica: El usuario puede arrastrar y modificar dimensiones directamente en la ventana 3D.
• Ajuste numérico: Cada componente tiene un panel donde se definen parámetros como envergadura, ángulo de ataque, espesor relativo, perfil aerodinámico, posición respecto al fuselaje, etc.
• Jerarquía estructural: Los componentes se organizan en un árbol de objetos, lo que permite activar, desactivar o editar cada parte de forma independiente.

4. Análisis Aerodinámico

• Una de las mayores ventajas de OpenVSP es su integración con VSPAERO, un módulo que emplea el método de paneles para análisis preliminar.
• A través de esta herramienta es posible:
  • Calcular coeficientes de sustentación, arrastre y momento.
  • Obtener curvas CL vs. ángulo de ataque.
  • Analizar estabilidad longitudinal y lateral.
• Aunque no sustituye a un software CFD avanzado, ofrece resultados rápidos y útiles para fases conceptuales.

5. Optimización y Variación de Parámetros

• Gracias a su naturaleza paramétrica, se pueden crear múltiples versiones de un diseño en cuestión de minutos.
• Ejemplo: aumentar el alargamiento alar y observar cómo mejora la sustentación o cómo cambia la estabilidad.
• Esto lo convierte en una herramienta ideal para iteraciones rápidas de diseño.

6. Exportación de Modelos

• OpenVSP soporta la exportación en formatos como STL, OBJ, STEP y Parasolid, lo que permite llevar los modelos a:
  • Software de CFD (ANSYS Fluent, OpenFOAM).
  • Programas de CAD avanzado (CATIA, SolidWorks).
  • Herramientas de análisis estructural (NASTRAN).
• También permite exportar mallas simplificadas para simuladores o entornos de realidad virtual.

7. Recursos de Aprendizaje

• Manual oficial: Disponible en la web del proyecto, con ejemplos paso a paso.
• Tutoriales en video: La NASA y la comunidad publican cursos introductorios en YouTube.
• Foros y GitHub: Espacios activos donde usuarios comparten problemas, soluciones y plugins adicionales.

Usar OpenVSP implica un proceso iterativo: crear la geometría básica, ajustar parámetros, realizar análisis preliminares y exportar el modelo para fases de validación más complejas. Esta dinámica lo convierte en un puente entre la creatividad del diseño conceptual y las exigencias técnicas de la ingeniería aeronáutica.

Conclusión

OpenVSP es una herramienta que ha democratizado el acceso al diseño conceptual de aeronaves. Su capacidad para generar modelos paramétricos de manera rápida, junto con sus módulos de análisis preliminar, lo convierten en un aliado indispensable para ingenieros, investigadores y estudiantes.

Aunque no sustituye a las herramientas de ingeniería avanzada, ofrece un punto de partida sólido y flexible, ideal para explorar nuevas ideas, validar configuraciones y tomar decisiones tempranas de diseño. Desde drones ligeros hasta configuraciones futuristas de transporte aéreo, OpenVSP abre la puerta a que más personas puedan soñar, diseñar y experimentar con aeronaves.

Con OpenVSP, el cielo deja de ser un límite: se convierte en un laboratorio de creatividad donde las ideas pueden despegar con solo unos clics.
